產品介紹(The product description)

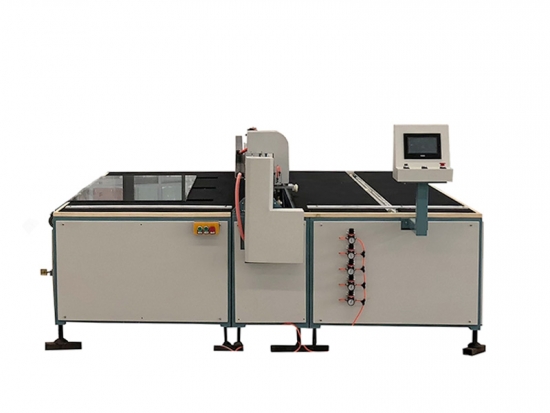

本公司研制、開發生產的SY-2621/SY-3826型高精度雙刀半自動夾膠玻璃切割機廣泛應用于厚平板玻璃、夾膠玻璃的離線切割。設備操作便捷，運行可靠穩定，切裁效率及精度高。
?性能(Function)
國標方管焊接機架。同步帶傳輸系統。采用PLC控制，觸摸屏操作，中英文界面，步進馬達驅動（可選擇伺服電機配置），操作更方便，性能穩定。切割速度可直接設定。上下刀頭對切，吻合度高，掰片容易。
切割精度：≤正負0.50mm
對角線精度：≤1mm/m
切割最大尺寸：2440×1830mm/3800*2600mm（特殊規格可根據客戶需要定做）
切割最小尺寸：100mm以上
切割厚度：3+0.38+3----8+3.04+8mm
切割效率：1大片/3—4分鐘
刀輪壽命：3--5萬米（直線常規切割）
操作人員：1－2人
包裝尺寸：SY-3826（4800*1600*1700MM）? SY-2621（3400*1600*1600MM）
使用簡介(Use profile)
設定加工參數——玻璃上料—將玻璃移動至需要切割的位置,手工對位配有刻度尺——切割刀頭運行——自動切割并掰斷——配合氣浮功能移動至加熱管位置，進行人工去膠層——人工下料或配機械下片功能
搬運及安裝注意事項(Handing and installation notice)
設備在搬運過程中，輕起輕放，不得碰撞，嚴禁用導軌及橫梁做起吊支撐部位。安裝時可用水平尺校正桌面，并調整四腳可調支架以使桌面保持水平。
?
夾膠切割機機器配置(Machine?configuration)
1?步進電機及驅動：常州蘇泰130步進（可選進口伺服電機）
2?PLC：臺灣臺達（可選進口PLC及觸摸屏）
3 觸摸屏：臺灣臺達（可選進口PLC及觸摸屏）
4?電器原件：正泰（可選施耐德）
5?程序：自行設計
6?加熱棒：國產
7 同步帶、同步輪：巴貝利
8?刀體：本公司獨家設計
9?刀輪：北京沃爾德
10 風機：國產4KW高壓風機
11 導軌：臺灣上銀直線方軌
12 臺面：臺灣進口E1級高密度板
13 毛氈：臺灣進口高密度毛氈
14?氣缸及氣動原件：浙江永慶氣動制造（可選日本SMC）
15?整機框架：方管自焊接
16?鈑金罩殼：噴塑
?
