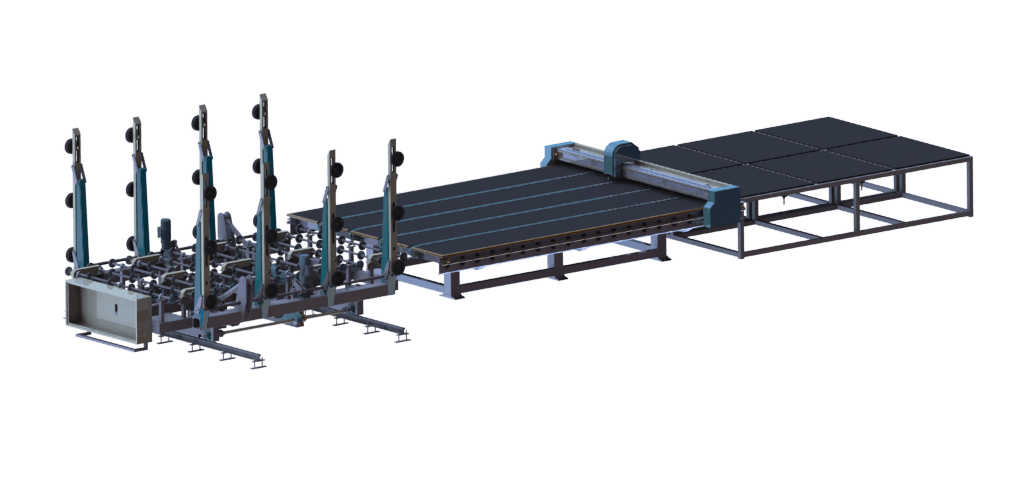

一、設備組成：SY-6133雙翻單工位全自動玻璃上片臺 +SY-6133全自動切割機+SY-6133氣浮掰片臺
二、設備性能：
(一)、SY-6133雙翻單工位上片臺
技術參數：
1）、上片尺寸范圍：最小上片尺寸：1500*1200mm,
最大上片尺寸：6100*3300mm
2）、上片厚度：3~25mm。
3）、最快上片周期：50秒
4）、傳輸速度：0~40m/min（可調）
5）、最大吸片深度：700mm
6）、最大上片附荷：1800KG
7）、單側上片臂數量：六個臂。
8）、單臂吸盤數：三個。
9）、上片翻轉臂：雙翻
10）、上片工位：單工位
11）、電源/功率
安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）
12）、安裝功率：12KW
13）、壓縮空氣：0.3Mpa
14）、真空壓力：-70~90Kpa（根據玻璃厚度可調）
15）、X軸常規行走速度：25米/分鐘（變頻可調）
Y軸常規行走速度：5米/分鐘（變頻可調）
? ? ? ? ? ? ? ? SY-6133全自動切割機
基本性能：
1、設備規格：
★可切割玻璃最大尺寸：6050*3200mm
★工作臺高度：900±50mm.
★設備重量：3.5T.
★切割厚度:3~25mm
2、切割參數
★直線平行度：±0.25mm/m
★對角線精度：±0.30mm/m（以上精度以掰片前切割線精度為準）
★切割橋速度：0~180m/min.（可調）
★切割橋加速度：3.0m/s2
★刀頭架速度：150m/min
★刀頭架加速度：6.0m/s2
★皮帶傳送速度：40m/min
★切割頭定位精度誤差：±0.15mm
3、電源/功率：
★安裝電源要求：380V/50HZ
★設備實際功率：12KW。
★壓縮空氣：0.6PA。
? ? ? ? ? ? ? ? SY-6133型氣浮掰片臺
1.技術參數：
1.1 臺面規格：6000×3200mm
1.2 臺面高度：910±10mm（按客戶要求定）
1.3 風機數量：2臺4KW（獨立開關控制）。
2.主要配置
2.1 臺面絨布：臺灣進口黑色纖維氈
2.2 臺面板：臺灣進口E0級高密度纖維板。
2.3 頂桿：橫向3根，縱向1根。
