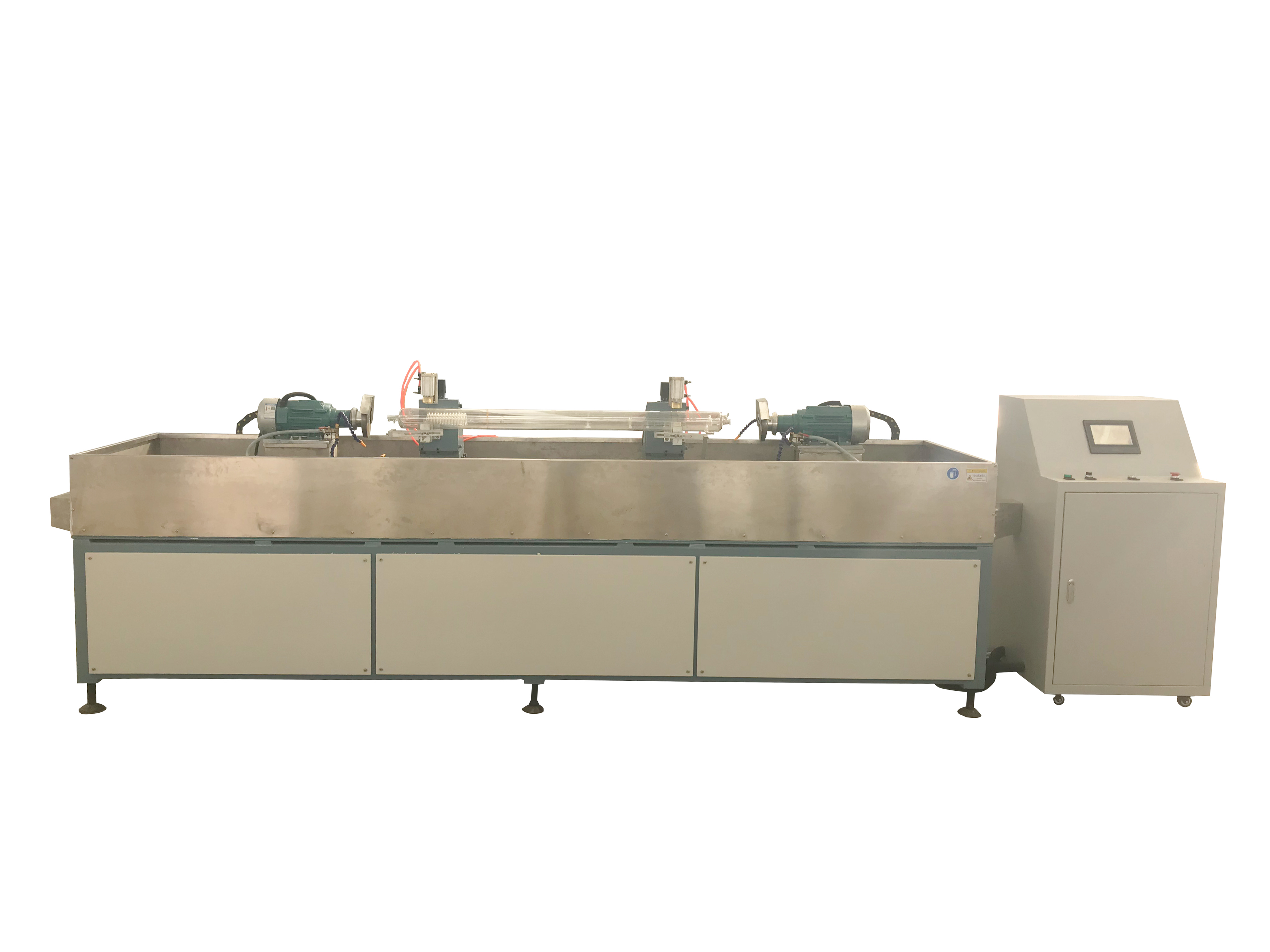

產品說明：
此設備可以對外徑50-90mm，長度600-2000mm的各系列玻璃管磨兩邊操作。此設備由一臺PLC控制，半自動化操作。
配置說明：
導軌：20mm方導軌----------臺灣上銀
絲桿：滾珠絲桿----------------TBI
電機：磨頭電機----------------永華
? ? ? ? ? ? ? ?進給電機-----------------86步進電機
水泵：潛水泵--------------------循環水路
整機框架：方管自焊接---------國標4mm
V形塊托架：電鍍加工----------高度可微調
氣缸：壓緊氣缸--------------------亞德客
PLC：臺灣臺達
鈑金罩殼：不銹鋼+噴漆/噴塑
磨輪：電鍍金剛砂片（隨機附送四片）
觸摸屏：臺灣臺達
限位開關：國產
機器參數：
1機器尺寸 2800X900X800mm
? 2工作面高度850-950mm
3外徑在50-99mm（可定制），長度在600-2000mm的玻璃管（可定制）
?
工作方式：
人工上料------人工校準兩端管口的同軸度-------氣缸下壓固定管身到合適的工位-------兩端的磨邊頭電機在絲桿作用下快速前進-------當磨口機模組運動到設定距離（與玻璃管距離為1--2MM時）-------PLC控制磨邊機模組慢速前進，接觸玻璃管，直到前進到設定的距離——快速退回——停止作業-------氣缸抬升---------人工取料
?
注意：
1、該設備只適用于玻璃管的兩端研磨
2、由于玻璃管原料多為人工拉制或吹制，因此管體本身會有彎曲，設備無法自動識別，因此客戶在選擇原料時應當慎重，該誤差不可計入設備加工精度的參考范圍內
3、該設備只能以外圓定位，不可以內圓定位，開始作業前，操作者可借助輔助工具校準兩側端口的平行度（建議使用：內調焦望遠鏡或ccd工業攝像機，客戶自行提供我司可代為采購安裝，價格另議）
4、該設備在驗收階段應參照我司提供的驗收標準，磨削精度控制在正負10S內（包括10S），如采購方提供特殊的檢測儀器，需在設備交付前告知我司，否則視為無效
?
