設備性能及工作原理

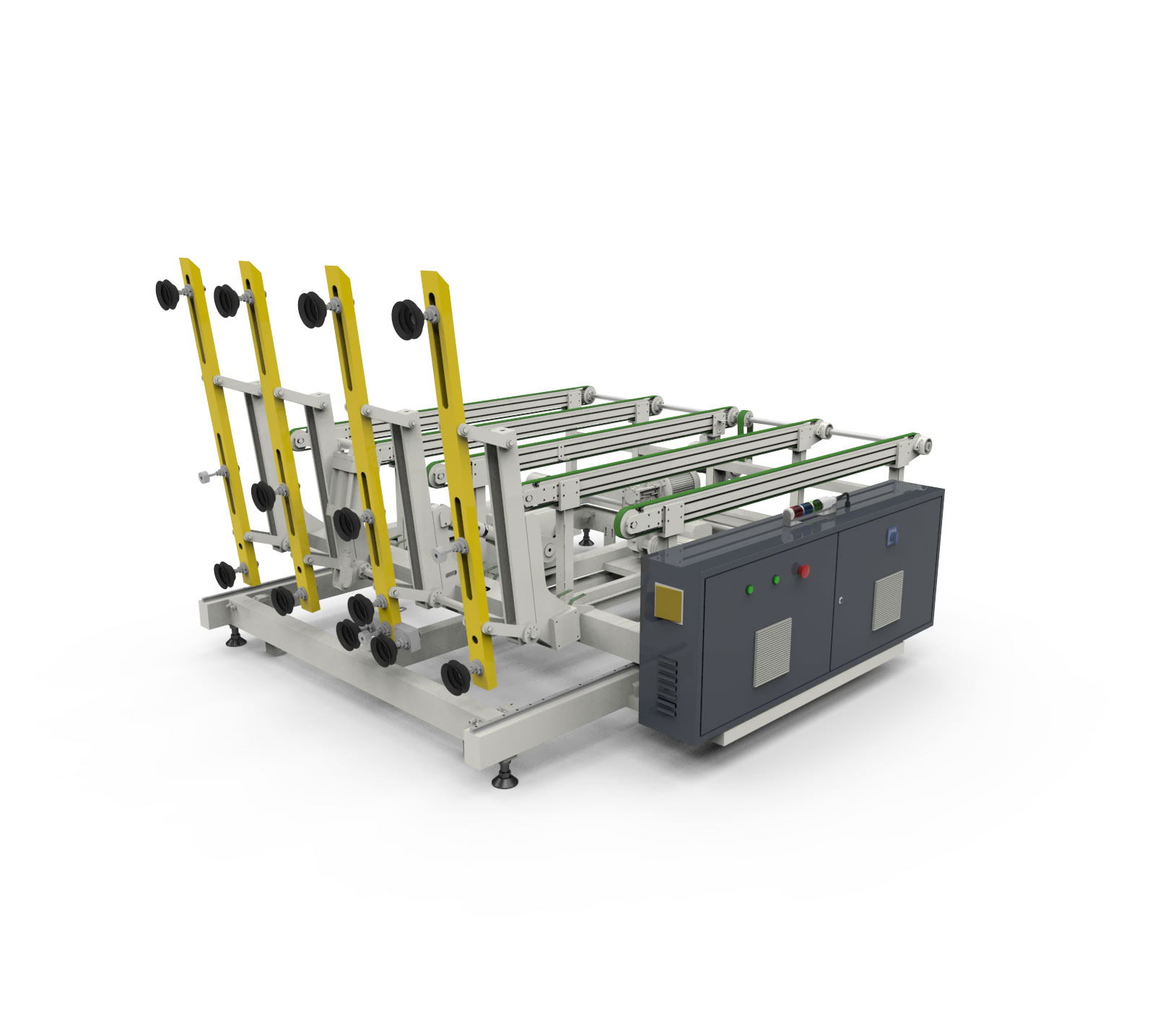

主要用于玻璃的自動取片及上片。將玻璃放在指定位置，給出取片信號后，取片吸盤自動翻起并將玻璃吸附后放置在取片臺傳送輥道上，自動將玻璃輸送到切割機、磨邊機、清洗機、鋼化設備急中空線設備上。
?機械配置（可指定配置）
? 1）、 翻轉鏈輪鏈條：特制高精度加強形
? 2）、 同步帶輪：巴貝利
? 3）、真空吸盤：進口丁青膠材質（雙吸附結構）
? 4）、傳輸/翻轉電機：ABB結構
? 5）、真空泵：中國溫嶺石橋真空
? 6）、軸承：NSK
?
電器原件（可指定配置）
? 1）、PLC：臺灣臺達
? 2）、變頻器：臺灣臺達，觸摸屏：臺灣臺達
? 3）、光電開關：臺灣陽明
? 4）、斷路器及電機保護器：中國正泰
? 5）、控制電纜：進口柔性屏蔽電纜
? 6）、接觸器：中國正泰
? 7）、主控電磁閥及氣動原件：臺灣亞德客
?
技術參數（可指定配置）
? 1）、上片尺寸范圍：最小上片尺寸：1500*1200mm,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 最大上片尺寸：2500*2100mm
? 2）、上片厚度：2-19mm
? 3）、最快上片周期：40秒
? 4）、傳輸速度：0-40m/min（可調）
? 5）、最大吸片深度：700mm
? 6）、最大上片附荷：500KG
? 7）、單側上片臂數量：三個
? 8）、單臂吸盤數：三個
? 9）、上片翻轉臂：?jiǎn)畏?br/>?10）、上片工位：?jiǎn)喂の?br/>? 11）、電源/功率
?安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）
? 12）、安裝功率：7KW
? 13）、壓縮空氣：0.3-0.5Mpa
? 14）、真空壓力：-70-90Kpa（根據玻璃厚度可調）
?15）、X軸常規行走速度：25m/min（變頻可調）
? ? ? ? ? ? Y軸常規行走速度：5m/min?（變頻可調）
?
?
