設備性能及工作原理

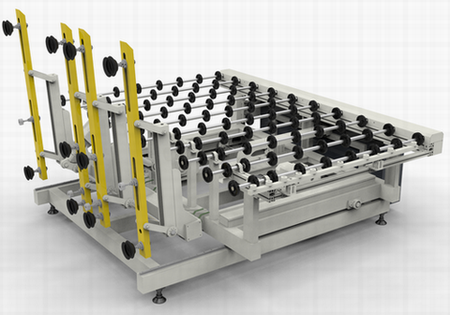

主要用于玻璃的自動取片。將玻璃放在指定位置，給出取片信號后，取片吸盤自動翻起并將玻璃吸附后放置在取片臺傳送輥道上，自動將玻璃輸送到：切割機、磨邊機包括四邊磨、清洗機、鋼化爐、中空線生產設備上。
機械配置（可指定配置）
? 1）、翻轉鏈輪鏈條：特制高精度加強形。
? ?2）、傳輸滾輪：進口PU材質。
? ?3）、真空吸盤：進口丁青膠材質（雙吸附結構）
? ?4）、傳輸/翻轉電機：ABB結構
? ?5）、真空泵：中國石橋真空
? ?6）、軸承：NSK
電器原件（可指定配置）
1）、PLC：臺灣臺達
? ?2）、變頻器：臺灣臺達，觸摸屏：臺灣臺達
? ?3）、光電開關：臺灣陽明
? ?4）、斷路器及電機保護器：中國正泰
? ?5）、控制電纜：進口柔性屏蔽電纜
? ?6）、接觸器：中國正泰
? ?7）、主控電磁閥及氣動元件：臺灣亞德客
技術參數（可定制）
? 1）、上片尺寸范圍：最小上片尺寸：1500*1200mm,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?最大上片尺寸：3800*2600mm
? ??2）、上片厚度：2-19mm
? ??3）、最快上片周期：35秒
? ? 4）、傳輸速度：0-40m/min（可調）
? ? 5）、最大吸片深度：700mm
? ??6）、最大上片附荷：500KG
? 7）、單側上片臂數量：四個
? ??8）、單臂吸盤數：三個
? ??9）、上片翻轉臂：單翻
? ?10）、上片工位：單工位
? ?11）、電源/功率?
? ? ? ? ? ? ?安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）
? ?12）、安裝功率：約12KW
?? 13）、壓縮空氣：0.3-0.5Mpa
? ?14）、真空壓力：-70-90Kpa（根據玻璃厚度可調）
? ?15）、X軸常規(guī)行走速度：25m/min（變頻可調）
? ? ? ? ? ? ? Y軸常規(guī)行走速度：5m/min?（變頻可調）
? 技術描述
? ?動作流程：行走?翻轉臂抬升?自動感應玻璃吸盤吸附玻璃?吸盤提升使玻璃與架分離?回原位?翻轉臂復位?輸送玻璃?
? ?程序設定：可自動設定上片數量和上片工位順序。設備自動進行行走，自動取片，自動輸送。
? ?位置行走模式：可自動調整零位，自動檢測工位，自動回原位。?
?
