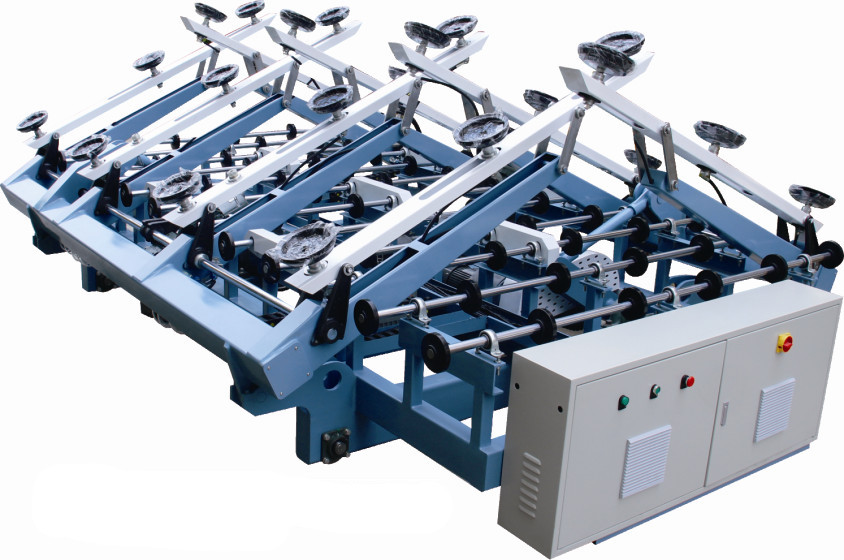

設備性能及工作原理
? ? ? ? 主要用于玻璃的自動取片。將玻璃放在指定位置，給出取片信號后，取片吸盤自動翻起并將玻璃吸附后放置在取片臺傳送輥道上，自動將玻璃輸送至： 玻璃切割機、玻璃磨邊機包括四邊磨、玻璃清洗機、玻璃鋼化爐及玻璃中空線加工等玻璃加工設備上。
機械配置（可指定配置）
1）、翻轉鏈輪鏈條：特制高精度加強形
2）、傳輸滾輪：進口PU材質
3）、真空吸盤：進口丁青膠材質（雙吸附結構）
4）、傳輸/翻轉電機：ABB結構
5）、真空泵：中國溫嶺石橋真空裝置
6）、軸承：日本NSK
電器原件（可指定配置）
1）、PLC：臺灣臺達
2）、變頻器：臺灣臺達，觸摸屏：臺灣臺達
3）、光電開關：臺灣陽明
4）、斷路器及電機保護器：中國正泰
5）、控制電纜：進口柔性屏蔽電纜
6）、接觸器：中國正泰
7）、主控電磁閥及氣動原件：日本SMC
8）、開關電源：臺灣臺達
技術參數（可定制）
1）、上片尺寸范圍：最小上片尺寸：1500*1000mm,
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 最大上片尺寸：3700*2500mm
2）、上片厚度：3-25mm
3）、最快上片周期：40秒
4）、傳輸速度：0-40m/min（可調）
5）、最大吸片深度：700mm
6）、最大上片附荷：1000KG
7）、單側上片臂數量：四個
8）、單臂吸盤數：三個
9）、上片翻轉臂：雙翻
10）、上片工位：多工位
11）、電源/功率?
? ? ? ? ? ?安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）
12）、安裝功率：約12KW
13）、壓縮空氣：0.3-0.5Mpa
14）、真空壓力：-70~90Kpa（根據玻璃厚度可調）
15）、X軸常規行走速度：25m/min（變頻可調）
? ? ? ? ? ? ? Y軸常規行走速度：5米/min?（變頻可調）
