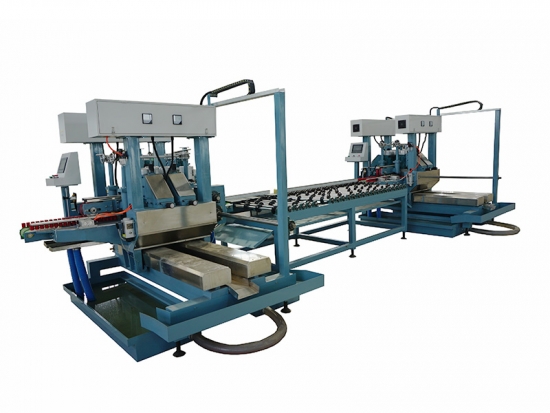

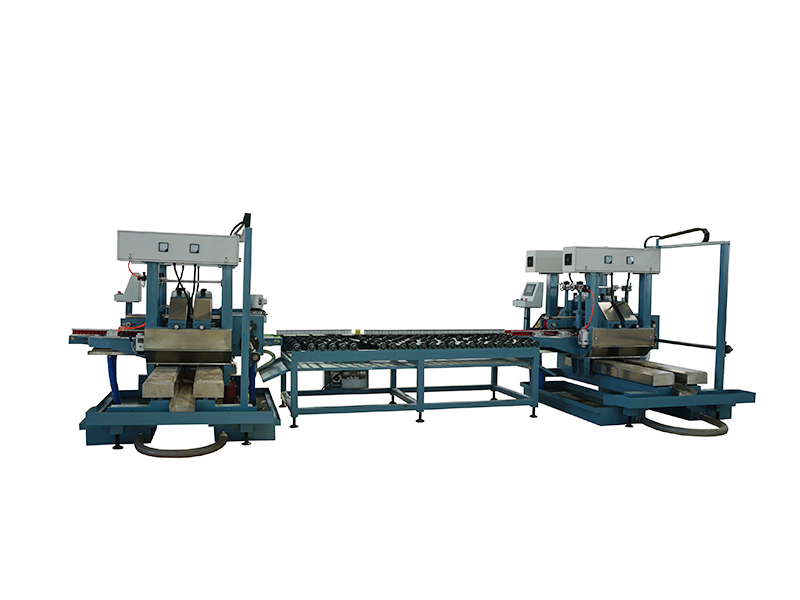

? 該機由兩臺雙邊直線圓邊機（4磨頭/6磨頭/8磨頭）和一臺直線型自動轉向臺組成?，采用PLC控制系統，通過界面設定參數控制加工寬度和速度，高精密的雙直線導軌和雙滾珠絲桿傳動結構和控制系統確保加工尺寸的精度，適合于1.1-19mm厚度內的薄型玻璃的加工使用，加工磨邊速度和中轉效率高，適用于產業玻璃深加工生產，與清洗機，絲印線，鋼化線等配套使用，?是圓邊玻璃的高效磨邊專家，適用于電子電器玻璃、ITO玻璃、家電玻璃、制鏡玻璃、汽車玻璃加工。
一、?主要結構：
機器由床身，固定磨輪組，移動磨輪組，升降結構，循環水冷卻系統，玻璃輸送結構，橫向開合結構，進端定位結構，控制系統組成。?機器由床身，固定磨輪組，移動磨輪組焊接后采用高溫退火處理，與時效處理達到消除內部應力，長時間運行不變形，確保加工玻璃質量穩定。?上梁采用整體提升結構，有利于方便更換磨輪。
? ?二、技術參數（可定制）：
最大寬度加工：1000mm
最小寬度加工：100mm（最窄可做55mm）
加工玻璃厚度：1.1-19mm（最薄可做0.4mm）
速度范圍：0-10m/min（空運行速度）
裝機功率：13.7kw
電源：380v/50hz
平行度：≤0.20 mm/m
對角線：≤0.25?mm/m
總重量：3500Kg
外形尺寸：10500*2510*1650mm?
?
? 三、設備配置（可指定配置）：
1.磨輪電機：安徽永華
2.傳輸、開合、升降電機：上海睿金
3.絲杠：臺灣TBI
4.導軌：臺灣上銀
5.傳動光軸：無錫鍍鉻硬軸
6.其它電器配置：交流接觸器、斷路器（正泰）；編碼器（歐姆龍）；光檢開關（陽明）；電源（臺灣臺達）
7.PLC、觸摸屏：臺灣臺達
8.同步輪：進口2A12材質鋁合金
9.同步帶：意大利巴貝利無縫鋼絲帶
10.磨輪：國產優質金剛輪及意大利進口樹脂輪。?
11.轉片臺傳輸輪：PU材質膠輪
