設備工藝能力
?序號 | 設備要求 | ? ? ? ? ? ? ?參數值 | ? ? ? ? ? ? ? ? 備注 |
1 | 運行時間 | 24/7→24h/day? 365days/year | |
2 | 產線節拍 | ≤12S/PCS | 按200*200mm板幅估算 |
3 | 設備數量 | 滿足產線節拍 | |
4 | 開機率 | ≥?98% | 開機率=100%-SD-USD |
5 | 計劃內停機時間 | ≤?1%?→119小時/年 | |
6 | 計劃外停機時間 | ≤0.2%→18小時/年 | |
7 | 平均維修時間 | ≤4h | |
8 | 平均維修間隔 | >1500h | |
9 | 入料方式 | 短邊進入 | 可定制 |
??
設備工藝流程

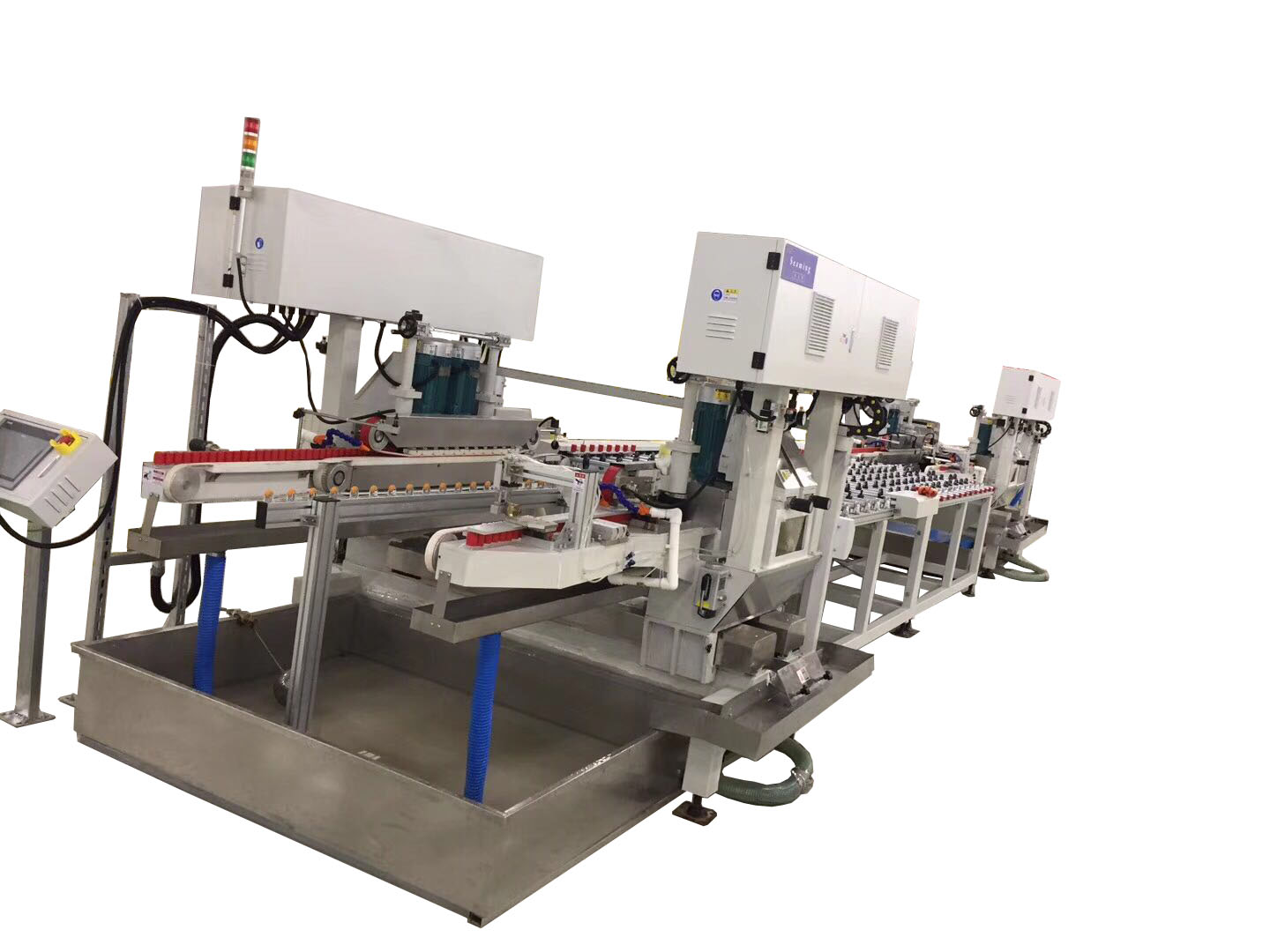

人工或自動上片臺上料——一號磨邊機加工短邊——經過中間直線轉片臺旋轉90度——玻璃進入二號磨邊機加工長邊——前后端的四個尖角經過C角倒角機構加工四個安全角——玻璃出料——重復以上完成流水作業?
設備架構及具體性能
本產線分為三個部分：
一、一號磨邊機?型號SY-1200-4
???產品適用于磨削厚度1.1---6mm的平板玻璃，玻璃兩邊直線平底圓邊粗磨、精磨、及四個角的C角可一次性完成，采用進口雙直線導軌、雙滾動珠絲桿，以達到穩定移動速度及削磨精度。磨削玻璃寬度采用觸摸屏輸入，自動調節，玻璃傳送為變頻調速，控制系統自行設計，觸摸屏+PLC控制。直接設定玻璃寬度和運行速度。
機器參數（可指定品牌配置）：
觸摸屏：臺灣臺達
PLC：臺灣臺達
變頻器：臺灣臺達
旋轉編碼器：歐姆龍
電機：安徽永華磨頭專用電機（2.2kw/1.1kw）
? 電機轉速：2860r/min
同步帶：40mm
絲桿：TBI
導軌：臺灣上銀
減速機及傳輸電機:0.75kw（國產）
傳動軸?：光軸
總重量：2200kg
裝機功率：16.8kw
電源：380v/50Hz
磨輪直徑：φ200mm
?
技術參數（可定制）：
最大寬度加工：1200mm
最小寬度加工：300mm
加工玻璃厚度：2---6mm
速度范圍：3---12 m/min
平行度：≤±0.2mm/m
對角線：≤±0.75mm/m
外形尺寸：2200*2400*1650mm
?
二、直線轉片臺 型號SY-1280
? ? ? ? 配置：
? ? ? ?1?傳輸輥：30光軸+聚氨酯膠套
? ? ? ?2?電機：變頻調速?國產
? ? ? ?3? PLC/觸摸屏：和一號磨邊機共享
? ? ? 動作流程：
?接受一號磨邊機出料的玻璃---快速移動一玻璃前端接觸相對于磨邊機固定側擋桿---玻璃90°? 轉---進入二號磨邊機。
? ? ? 機器參數：
? ? ?長*寬*高：4600*1800*900mm
? ? ?重量：1200kg
? ? ?功率：1.5kw
? ? ?加工范圍：300*300—1200*800mm
?
三、二號磨邊機 型號SY-800-4
本機器帶有雙側倒角機構，可以對玻璃四個角進行C角的倒角作業。對于原片大于800*800mm的玻璃，加工速度可以達到10—12m/min。倒角機構為氣動+電機控制，操作簡單。
? ? ? ?配置：
? ? ? 1?常規配置同一號磨邊機；
? ? ? 2?倒角機構：
?氣動元件：亞德客
?控制程序：自主研發
?倒角輪：國產優質
?倒角電機：臺達伺服
序號 | 工藝要求 | 參數值 | ?公差 |
?1 | 四邊磨圓角 | C型 | 截面對稱，誤差＜0.1 |
?2 | 倒角角度 | 45° | ±5° |
?3 | 倒角深度 | 5mm | ﹢5/0 |
? ?? ? ? ? ? ? ? ? ? ? ? ? ?
???
