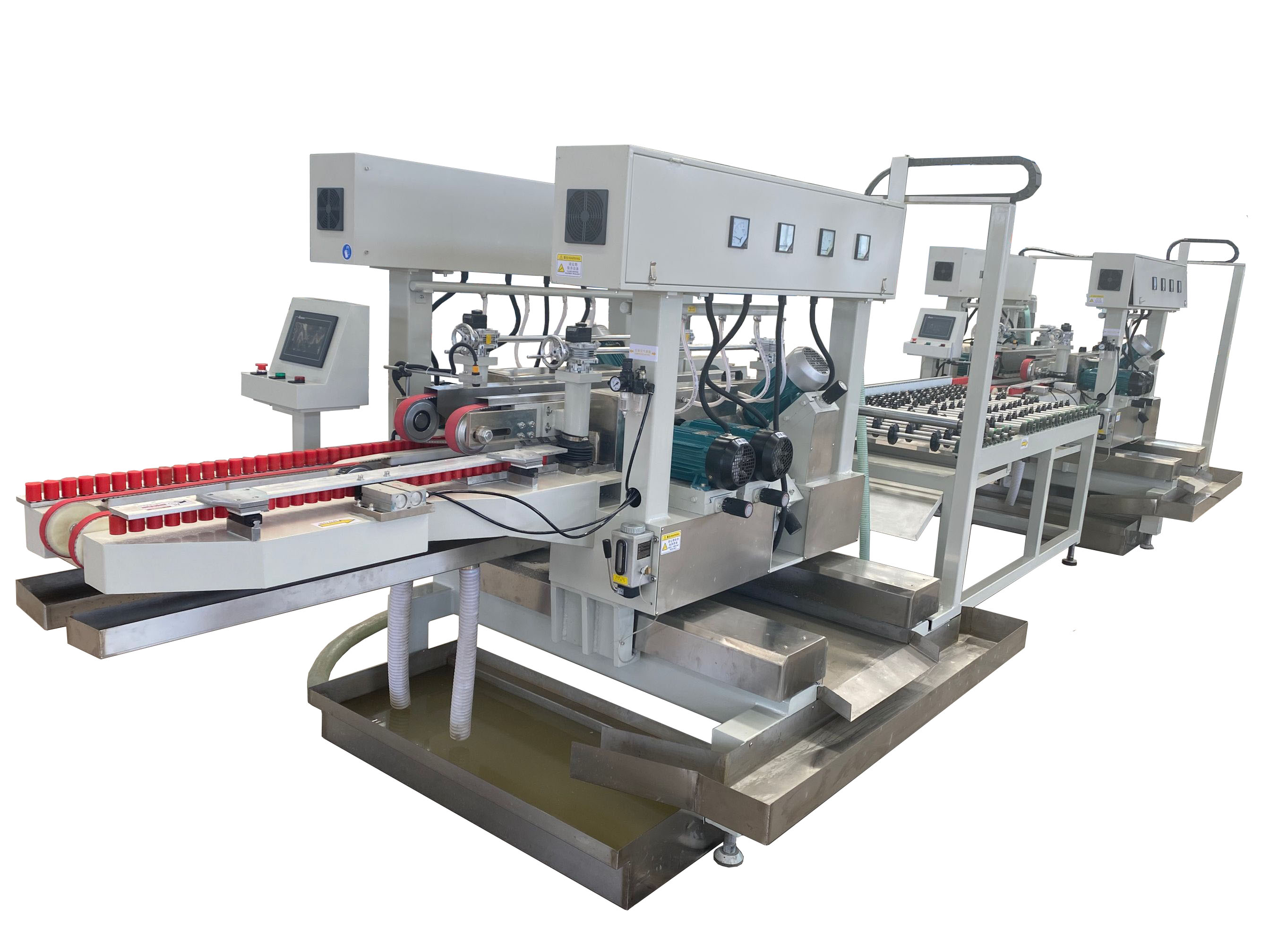

小型雙邊玻璃磨邊流水線

SY-600-8雙邊直線磨邊線(上下倒角)

?? ??


? ? ? ①、雙邊直線磨邊機 型號:SY-600-8

? ? ? ? 設備適用于磨削平板玻璃,分別適用平底粗磨、精磨、上下倒角可一次性完成(我司可配套玻璃清洗設備及自動上下料機械手),采用雙直線導軌、雙滾動珠絲桿,實現穩定精確的自動開合。玻璃傳送為變頻器調速,控制軟件自行設計,觸摸屏顯示。


機器參數:

觸摸屏:臺灣臺達

PLC:臺灣臺達

變頻器:臺灣臺達

旋轉編碼器:日本歐姆龍

開關電源:臺灣臺達

電機:安徽永華專用磨頭電機(3.0Kw & 2.2Kw & 1.1Kw)

同步帶:40mm寬

同步帶輪:鋁合金

光檢開關: FC

滾珠絲桿:臺灣TBI(φ25mm)

導軌:臺灣HIWIN(25mm)

傳輸電機:國產配減速機(1.5Kw)

水泵:國產潛水泵(1.1Kw)

水箱:不銹鋼

傳動軸 :鍍鉻光軸(φ40mm)

總重量:1600Kg

裝機功率:17.5Kw

電源:380V/50Hz

磨輪直徑:φ130mm-φ150mm

?

技術參數(可定制):

最大加工寬度:600mm

最小加工寬度:200mm

加工玻璃厚度:2-12mm

速度范圍:2-10 m/min

平行度:≤±0.25mm/m

對角線:≤±0.45mm/m

?

②、直線轉片臺 型號SY-2060



接收一號磨邊機出料的玻璃,加速移動膠輪呈一定角度排列,玻璃靠基準邊行走,隨后接觸尼龍材質檔塊???? 玻璃發生90度方向改變,進入二號磨邊機。


? ? ? 機器參數:

傳輸軸:鍍鉻光軸(φ30mm)

膠輪:聚氨酯(φ90mm)

鏈輪鏈條:國產

傳輸電機:國產配減速機(0.55Kw)

變頻器:臺灣臺達

光檢開關: FC

?

技術參數(可定制):

總重量:850Kg

裝機功率:0.55Kw

電源:380V/50Hz

加工范圍:200*200-600*600mm

旋轉角度:90°

?

?
